TRASMETTITORE AM DA 1W

Schema per Realizzare un Semplice Trasmettitore a Radiofrequenza Modulato in AM con Potenza di 1W…














INTRO

Esistono due modulazioni analogiche, la prima è quella AM che vuol dire amplitude modulation, in cui un segnale a radiofrequenza viene modulato in ampiezza da un segnale modulante, l’altra modulazione è quella FM ovvero frequency modulation in cui viene variata la frequenza di un segnale a radiofrequenza in funzione di un segnale modulante.

La prima radio realizzata sfruttava una modulazione in ampiezza essendo essa la più semplice. Il problema di questa modulazione è che soffre molto dei rumori e inoltre serve una potenza molto elevata per raggiungere grandi distanze questo considerando la bassa frequenza del segnale a radiofrequenza, che inoltre fa si che siano necessarie antenne molto lunghe.

Ormai la modulazione AM non viene più usata ma il seguente schema vista la sua semplicità viene presentato nel seguente articolo.

Il segnale modulante, ad esempio la voce, va a modificare l’ampiezza di un segnale a radiofrequenza detto segnale portante ottenendo un segnale modulato con una frequenza fissa e una ampiezza che dipende dal segnale modulante.

La potenza del seguente schema è di circa 1W utile a trasmettere nel raggio di circa 1Km in condizioni ottimali, ovvero senza ostacoli e di notte visto che la modulazione AM è influenzata dalle radiazioni solari.






SCHEMA

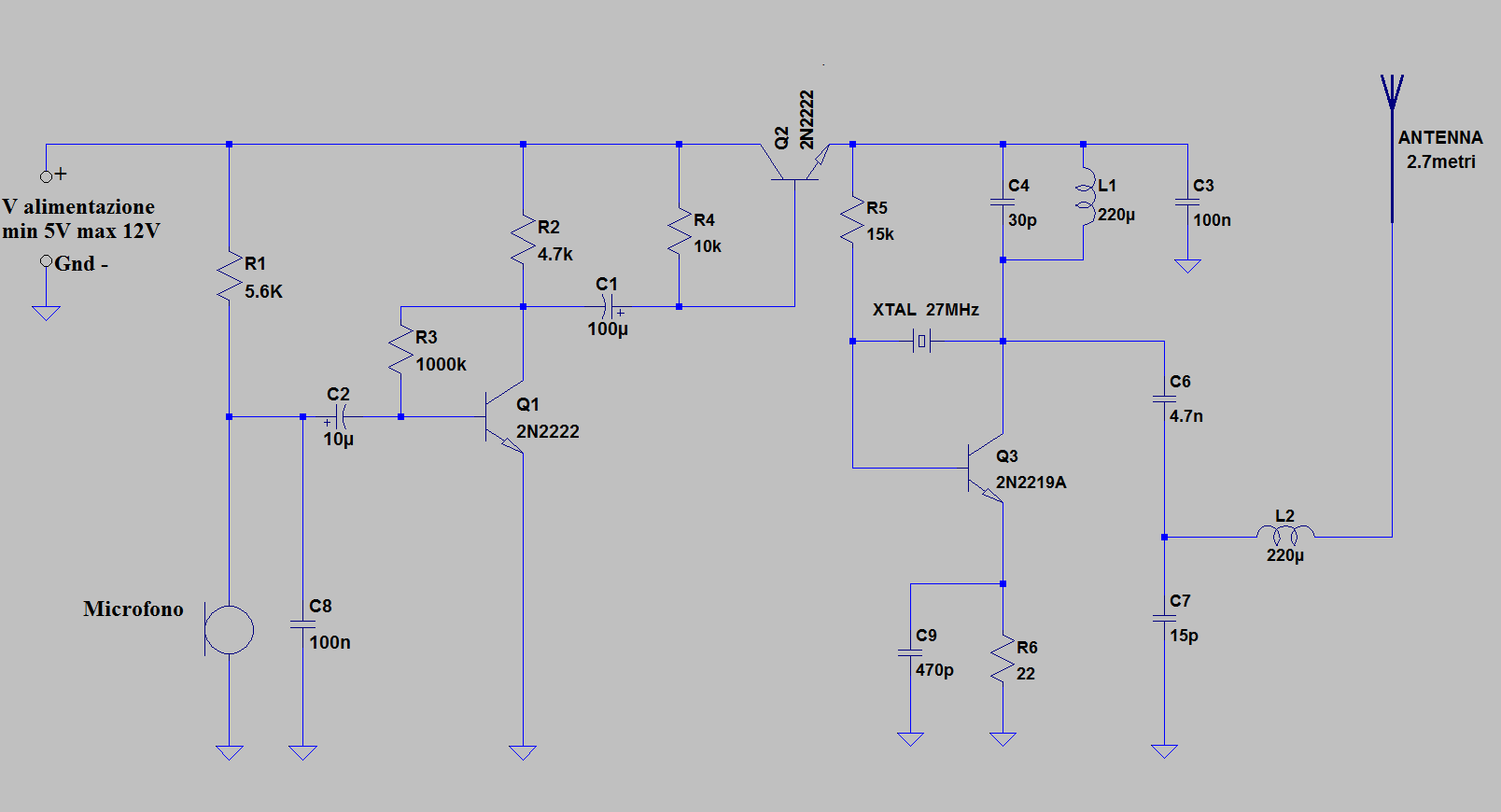

Lo schema è il seguente:

Il segnale modulante è la voce, e per generare il segnale modulante si usa un microfono resistivo con R1 usato per eccitare il microfono e C8 come filtro.

La tensione di alimentazione va da un minimo di 5V ad un massimo di 12V ed è proprio con 12V che si raggiunge la potenza di 1W.

Il segnale audio generato dal microfono  giunge alla base di Q1 attraverso C2 che funge da filtro passa alto. Q1 insieme a R3 e R2 formano un amplificatore di tensione che amplifica il segnale audio   generato dal microfono.

Il seguente schema utilizza un oscillatore a quarzo e per creare una modulazione in ampiezza questo oscillatore viene alimentato con una tensione che dipende dal segnale audio.

Per realizzare ciò si usa un emitter follow composto da Q2 e R4 che riceve il segnale audio senza componente continua grazie a C1. Sull’emettitore di Q2 vi sarà una tensione che varia in funzione del segnale audio e questa tensione alimenta l’oscillatore.

L’oscillatore è di tipo quarzato, ovvero si usa un risuonatore a quarzo per stabilizzare la frequenza di oscillazione. L’oscillatore in particolare è composto da R5, C4, L1, C3, il risuonatore al quarzo, Q3, R6 e C9. La frequenza di oscillazione dipende dal quarzo e in base ad esso dipende il valore di L1. C4 è un condensatore variabile e vi sono due modi per tarare il circuito; il primo è cortocircuitando il microfono, andare a trovare il minimo assorbimento dell’alimentazione con un amperometro variando il valore di C4, il secondo è andando a trovare il punto in cui il trasmettitore ha la massima potenza usando un ricevitore.

Infine C6, C7 e L2 formano un filtro per adattare l’impedenza di uscita del oscillatore all’impedenza di ingresso dell’antenna. Essendo la frequenza 27MHz l’antenna deve essere lunga circa 2.7metri.

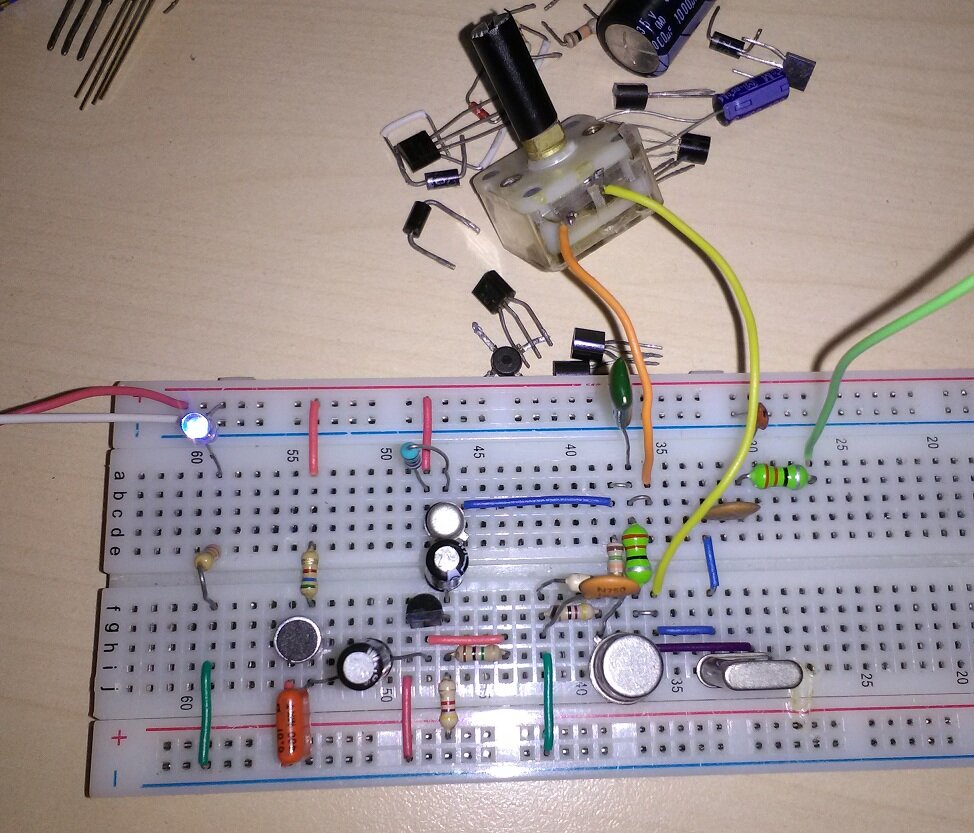

Lo schema realizzato su breadboard è così fatto:



DOWNLOAD

Potete scaricare la simulazione del circuito con LTSPICE al seguente LINK!!!






[Voti Totali: 0 Media Voti: 0]
Segui la Nostra Pagina Facebook: Facebook

6 pensieri su “TRASMETTITORE AM DA 1W

    • Ciao Paolo,
      grazie per la segnalazione, e’ la capacita’ parassita del modello del quarzo, niente condensatore in parallelo, e’ solo un refuso di quando ho fatto lo screen 🙂
